研华工控机小TIPS—— 研华板载组建RAID 5及管理


导 读

做RAID5必须要3块以上的硬盘，主要用于服务器的磁盘保护，防止数据丢失。这样，任何一个硬盘损坏，都可以根据其它硬盘上的校验位来重建损坏的数据。

STEP-01

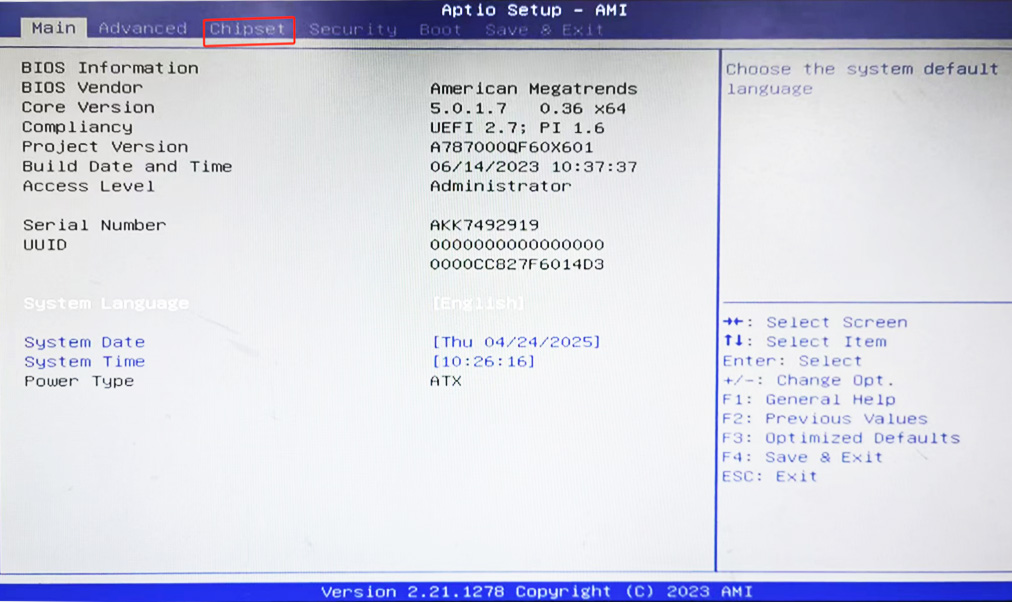

将工控机连接电源开机，开机时连续点按 “Delete” 键进入BIOS界面;







STEP-02



选中第三项 “Chipset” ,再选择 “PCH-IO Configuration”;





STEP-03

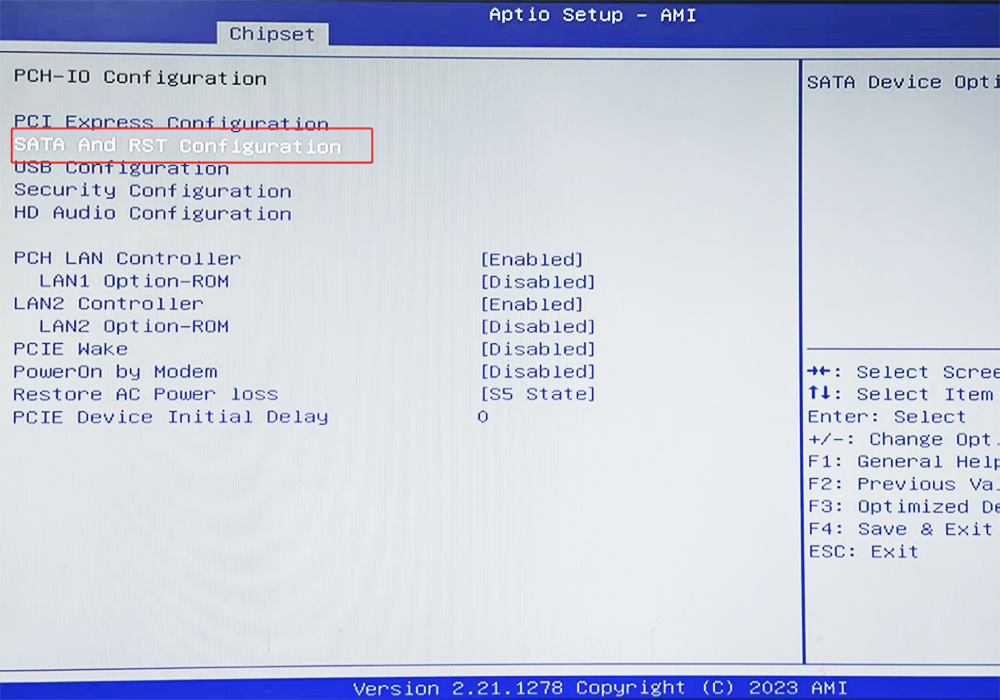

回车进入 “PCH-IO Configuration” ,再回车进入 “SATA And RST Configuration”；



STEP-04

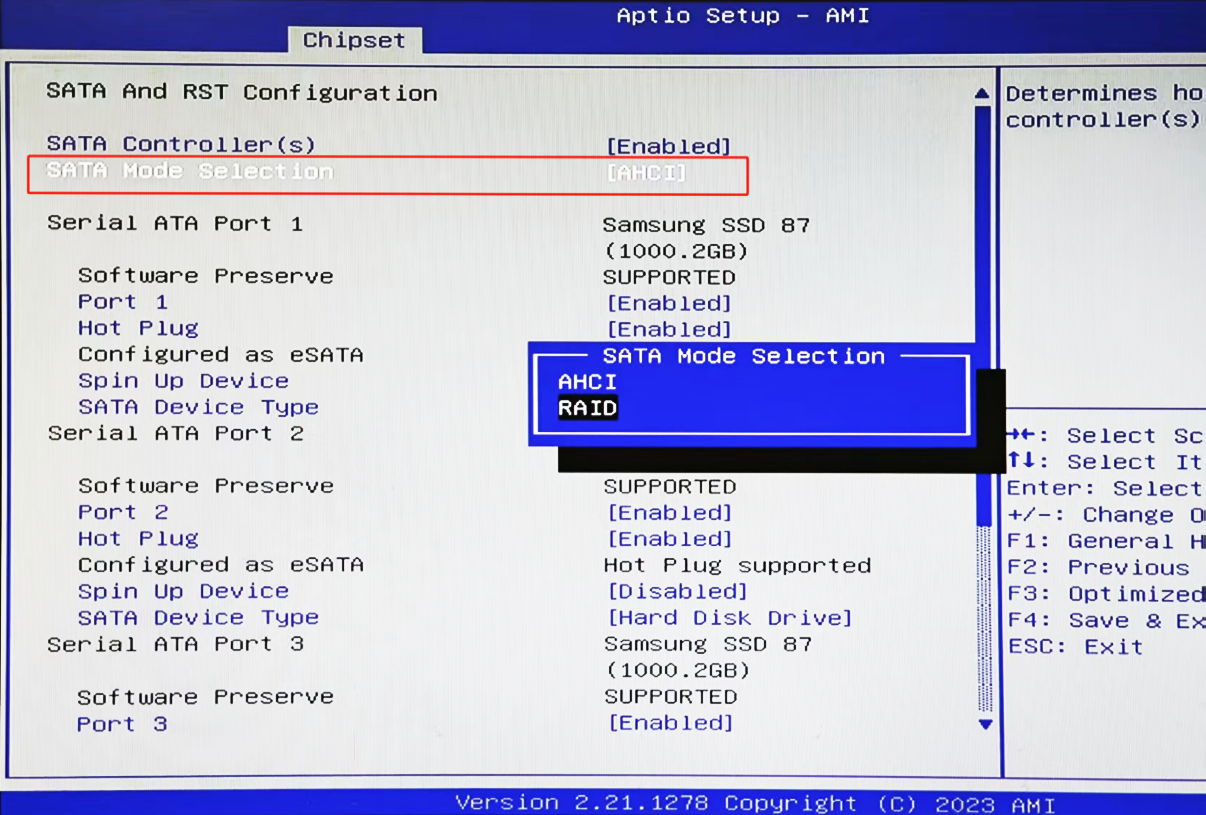

在这里面将 “STAT Mode Selection” 改为“ RAID ”模式按F4保存设置；




STEP-05



此时按F4保存设置，重启工控机，再次连续点按“Delete”进入BIOS，此时 “Advanced”最下方会出现 “Intel(R) Rapid Storage Technology” 这个选项,回车进入此选项；



STEP-06

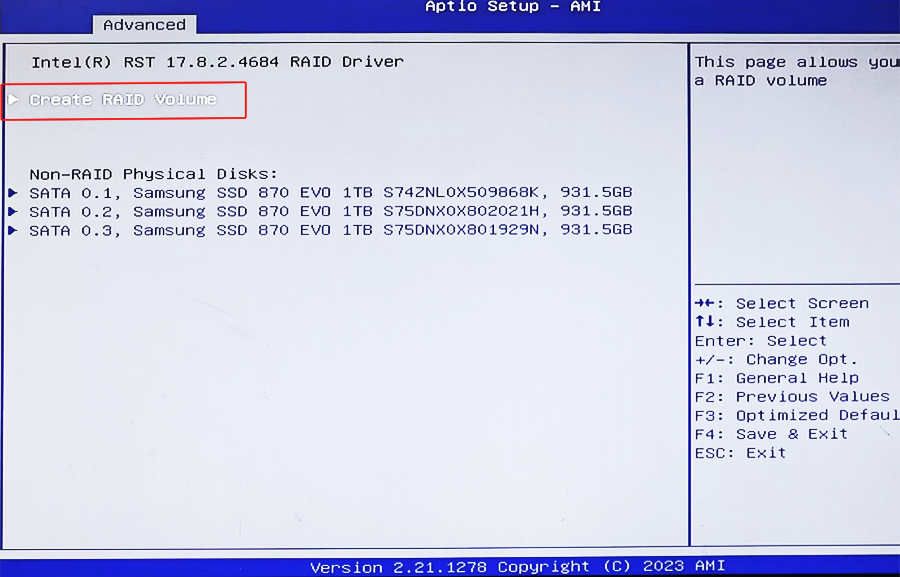

在这个选项中组建raid，可以看到图中“Create RAID Volume”下方还有3个硬盘可以进行操作，我们回车进入 “Create RAID Volume”，





STEP-07

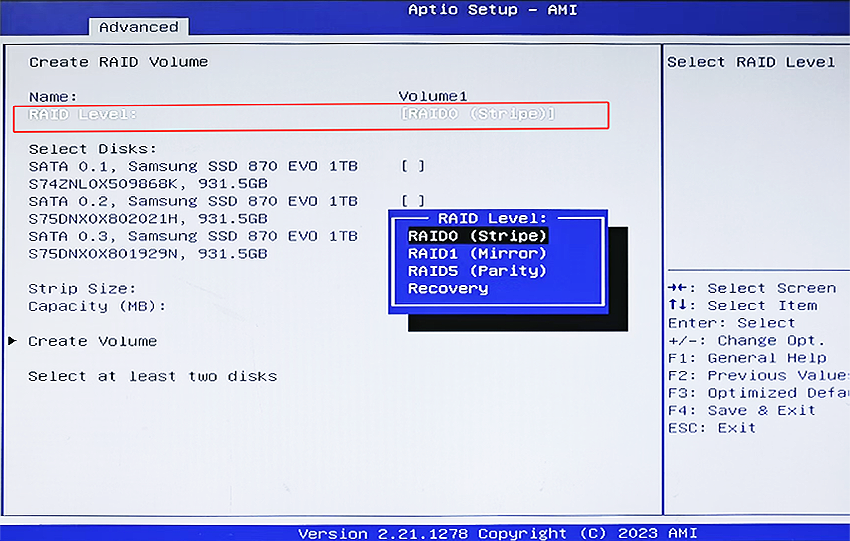

在这个界面就可以组建RAID，第一项Name是组建的RAID的名字，RAID Leve1这一项可以选择RAID模式，这里我们要做Raid5，所以选择Raid5。下方的SATA1和SATA2，SATA3就是还未组建Raid的硬盘，我们空格选中这3块硬盘，选中后后面会出现一个X代表已选中,最后选择 “Create Volume” 创建RAID;



STEP-08



创建成功回到此界面，显示Volume1,RAID5,1.8T,状态为Normal，此时可以F4保存退出BIOS设置，进行系统安装。





STEP-09



系统安装完成后,安装RAID驱动和RAID管理工具；



STEP-10

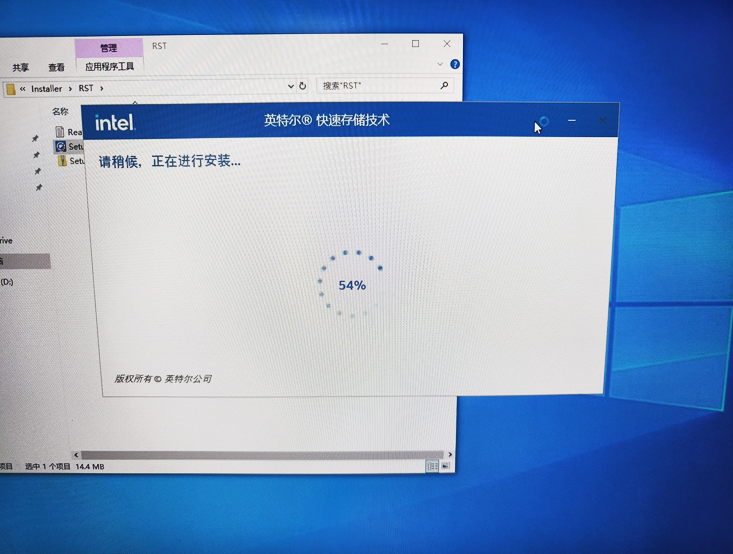

打开RST-Installer-RST,里面有一个SetupRST应用,双击打开,默认下一步安装







STEP-11

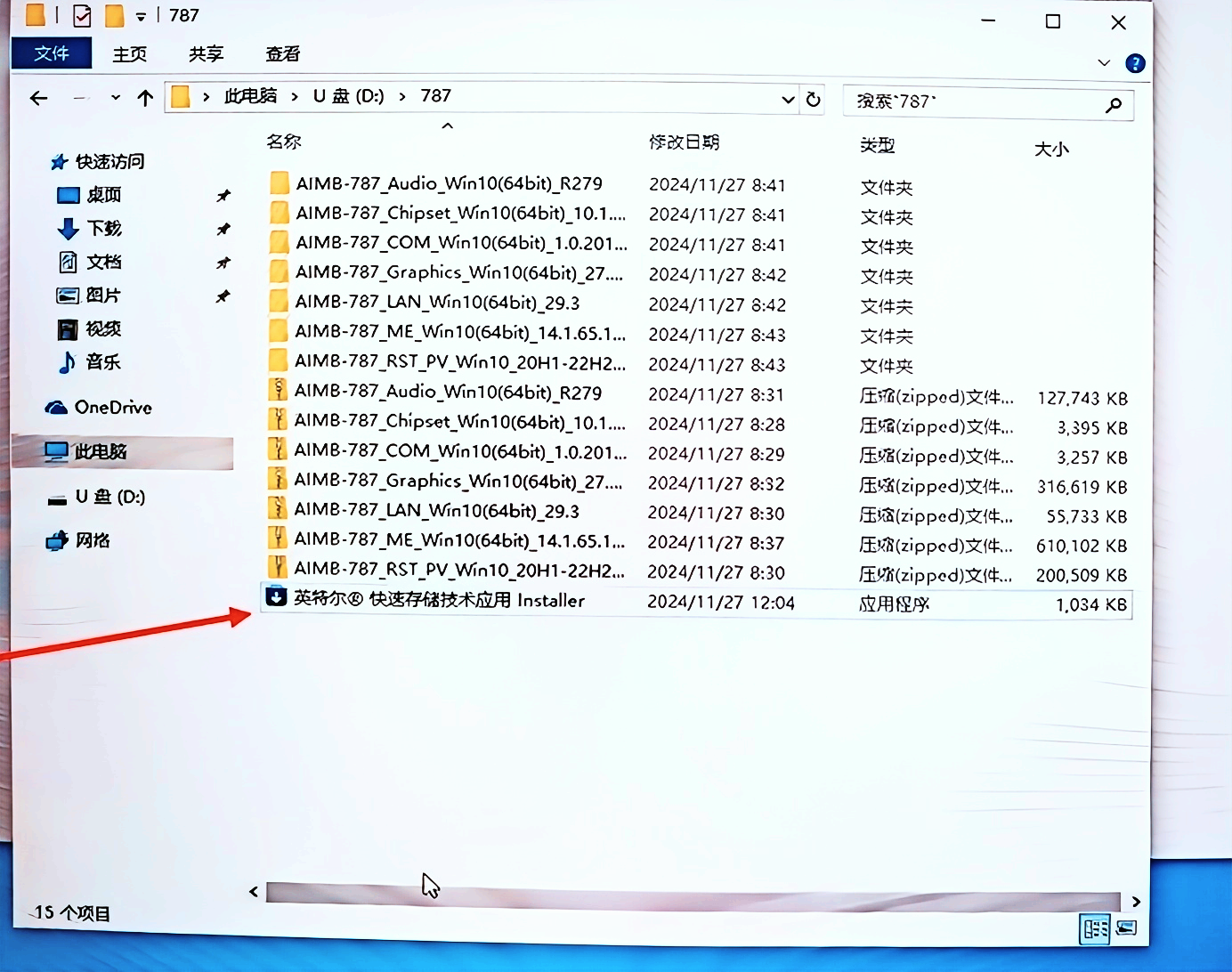

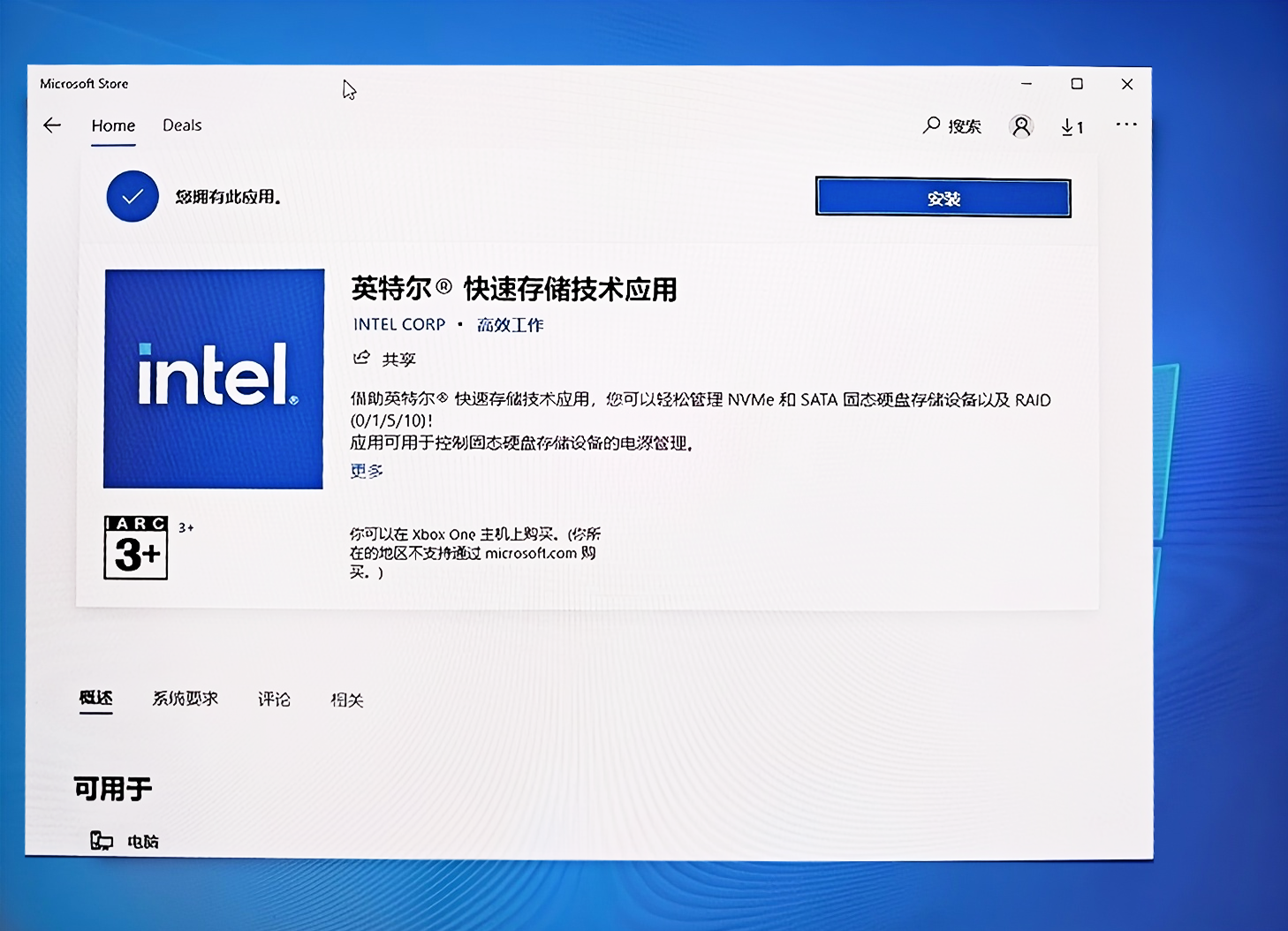

安装驱动之后重启，重启时联网。如果开机没有自动下载RAID管理软件，打开驱动文件中的英特尔快速存储技术应用，双击安装(需要联网)；





STEP-12



点击安装；









STEP-13

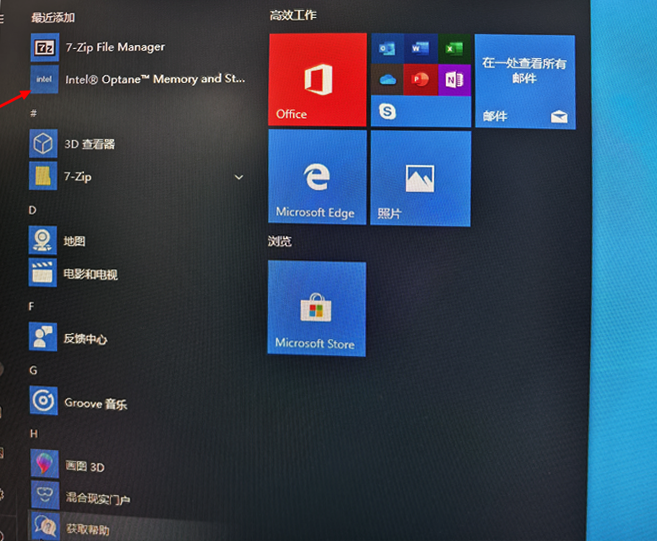

安装完成后,点开左下角Windows键,会有Intel® Optane Memory and Storage Management,打开此应用;







STEP-14

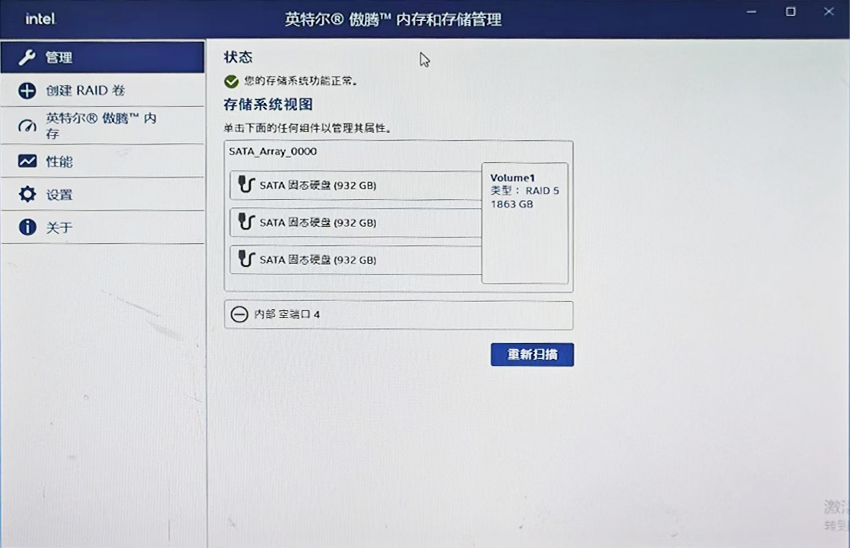

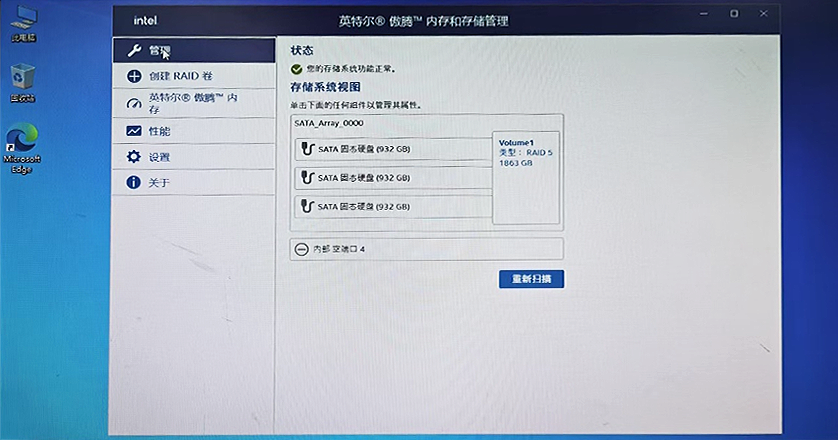

可以在此界面看到RAID状态；





STEP-15

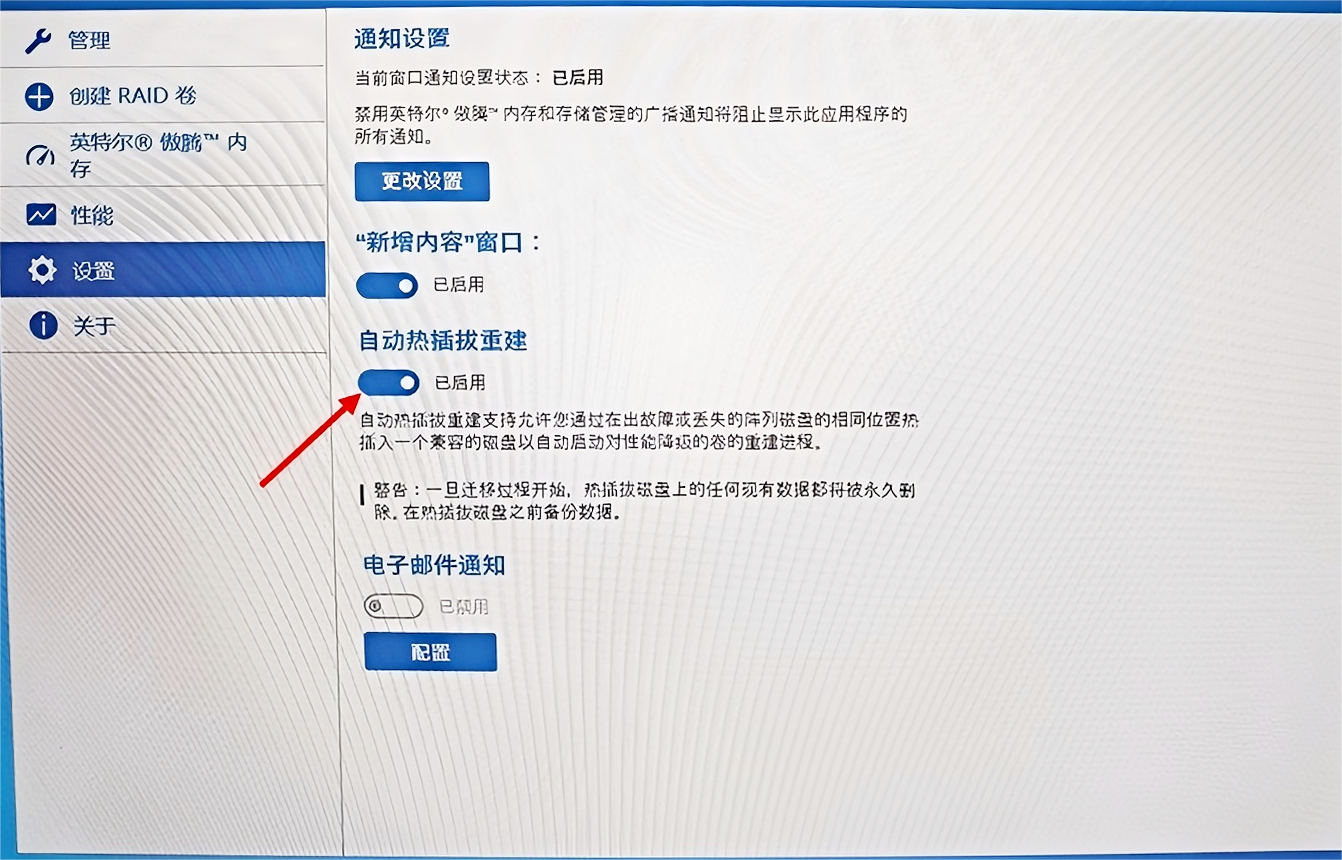

需要在设置里面打开热插拔设置,否则数据盘不会自动还原,操作完这一步我们RAID5就做好了；









STEP-16

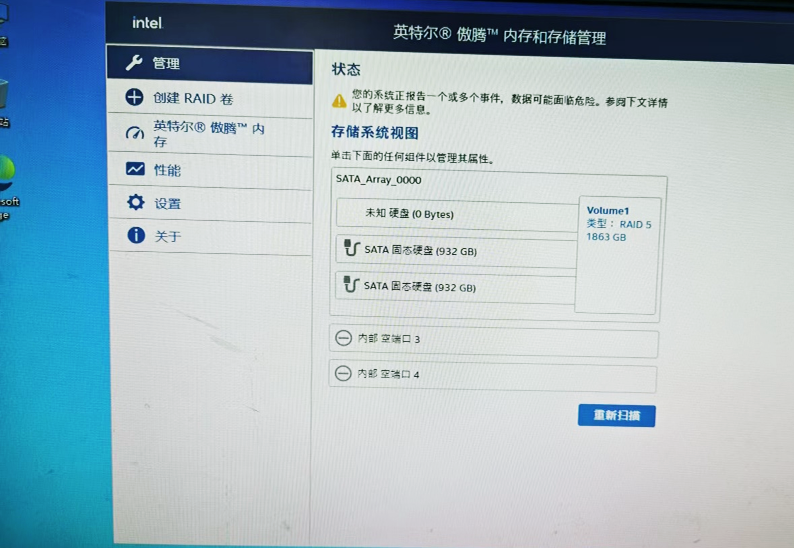

当我们拔掉一个硬盘时,RAID会显示此状态；







STEP-17


再插回一块硬盘时,会显示此状态,右下角会有正在恢复的进度条；







STEP-18



恢复完成后显示状态。
